こんにちはひみこです。
2022年始頃、Hikoma 8というマクロパッドを設計し、発注製造していました。10枚発注したPCBが余っているので、Boothで頒布するために組み立て方法をここに残します。
こういう記事書くの初めてなので、分からない場所があったらTwitterとかで質問してください↓↓

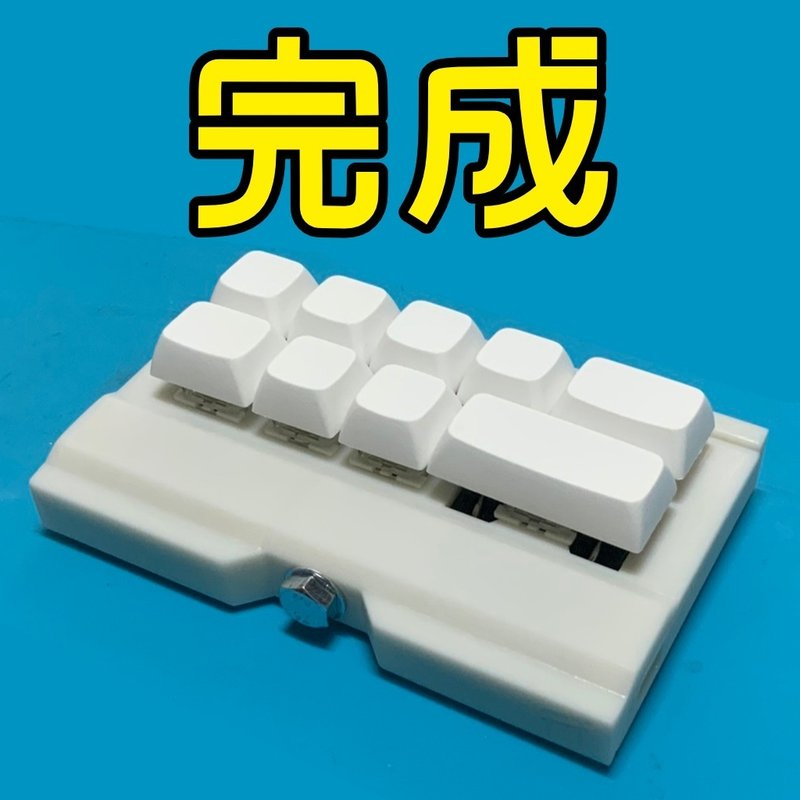

初めて設計したpcbでマクロパッドが完成！
Grab bagから出てきたBigass Enterを生かすために作った#俺キー pic.twitter.com/VgXox7DAFg
— ひみこ (@bbbbb_himiko) January 9, 2022

Hikoma 8 とは

Hikoma 8は8キー/9キーのマクロパッドです。Bigass Enterを活用するために設計されました。
Pro Micro(ATmega32U4)とQMK Firmwareを使用しており、VIA/Remapでのキーマップ書き換えができます(要json読み込み)

Hikoma 8ではBigass Enterの使用/不使用、ProMicro搭載位置の左/右が選択できます。この記事ではBigass Enterの不使用、Pro Micro搭載位置を左側にして組み立てていきます。必要な場所には解説を入れていますので、適宜読み替えて組み立ててください。
組み立て前に、この記事の全体に目を通してから作業してください。

この記事ではハードウェアの組み立てのみを解説します。Pro MicroへのQMK Firmware書き込みを解説できるほどの力がないからです。「QMK Firmware 書き込み」また「VIA 使い方」「Remap 使い方」等で検索して対応してください。
.hexファイル(コンパイル済みファームウェア)のダウンロードはこちら
VIAやREMAP用のjsonファイルのダウンロードはこちら
ForkしたGithubはこちら　(必要になったときに使ってください)
Pro Microのリセットは、裏面からピンセット等でRSTとGNDをショートせてください。

組み立て

部品一覧
Booth頒布商品に含まれないものも掲載しているので、購入前によく確認してください。

トップケース
ボトムケース
MX互換スイッチ　9個(Bigass Enter使用時は8個)
ボルト・ナット・ワッシャ
PCB本体(製造時のミスにより、右上は手作業で切削しています)
キーキャップ　1u*6個　1.25u*1個　1.5u*1個　2.25u*1個
キーキャップ(Bigass Enter)　これを使うときは、6の1.5u*1個　2.25u*1個は不要です。使いたいときに用意してください。
Bigass Enter用サポート　7を使用するときに必要です。
スタビライザー　2u用
Pro Micro(ATmega32U4)　ピンヘッダ*2
ゴム足*4個　(写真に入れ忘れました)
導線　(写真に入れ忘れました　Bigass Enterを使わない時に必要です。)

必要な工具等
付属してないので各自で用意してください。

はんだごて
ニッパー
ピンセット
絶縁用テープ(セロハンテープやマスキングテープで十分です)
簡易レンチ(付属品)
棒ヤスリ(必要になるかも)

Pro MicroをPCBに

Pro Microの下にあるRESET部分にテープを張って絶縁してください。必要かしらんけど念為

左側にUSBポートを出したい場合は、PCB裏面から見て右側にProMicroを取り付けます。

右側にUSBポートを出したい場合は、PCB裏面から見て左側にProMicroを取り付けます。

はんだ付けします。

赤矢印部分　PCBオモテ面に飛び出ているピンヘッダの足を切断します。
画像右側　スタビライザーを装着します。
スタビライザーを装着した段階で、2.25uキーキャップまたはBigass Enterを装着し、作動を確認してください。スタビライザーによってはキーキャップとの相性が悪く、軸がスレて押し込みが固い、戻らないなどの問題がある場合があります。棒ヤスリなどでスタビライザーを削って調整してください。
棒ヤスリは100円ショップで入手可能です。
