DesignSPHysicsの使い方

この記事はオープンCAEアドベントカレンダー2018の25日目記事です。

DesignSPHysicsについて

DesignSPHysicsはDualSPHysics用のGUIです。FreeCADの画面上で形状定義、条件設定ができます。

DesignSPHysicsの入手

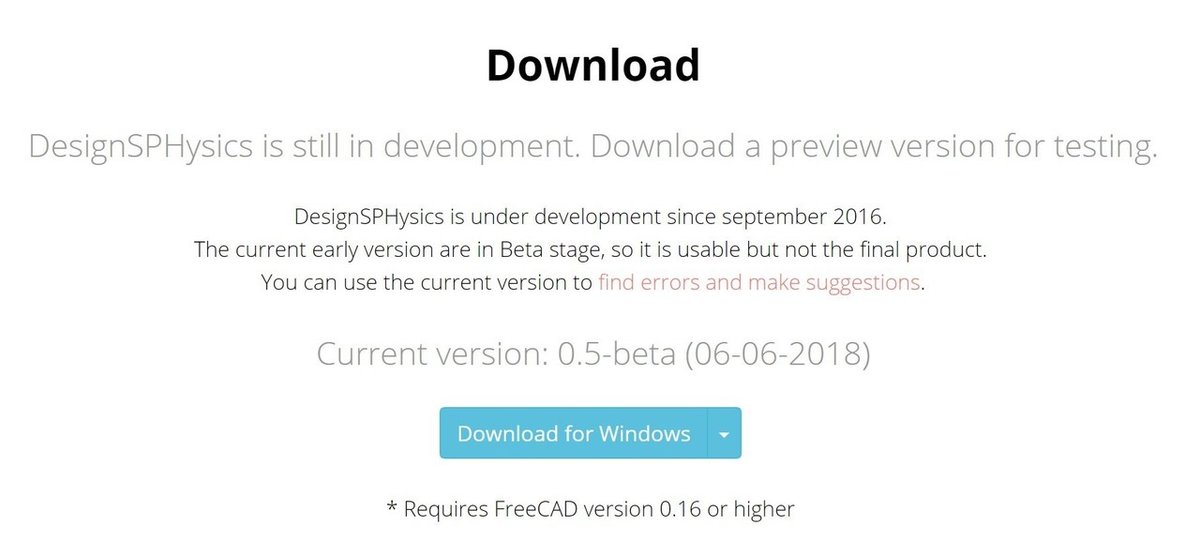

http://design.sphysics.org/ から入手します。ページ下部にあるリンクをクリックするとZipファイルが入手できます。

インストール

FreeCAD( https://www.freecadweb.org/ )は先にインストールしておきます。

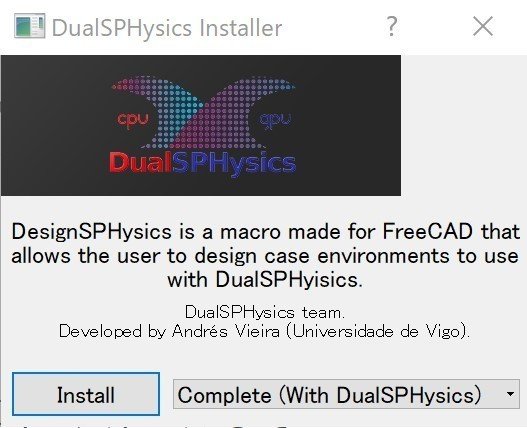

先ほど入手したzipファイルを解凍するとinstaller.exeとresourceフォルダが入っていますので、installer.exeを実行します。実行すると次の画面のようにインストール形式を聞いてきます。

CompleteでインストールするとDualSPHysicsも一緒にインストールされます。すでにDualSPHysicsが入っている場合は、「DesignSPHysics only」を選択することもできます。

インストールするとFreeCADにマクロとして登録されます。

DesignSPHysicsの起動

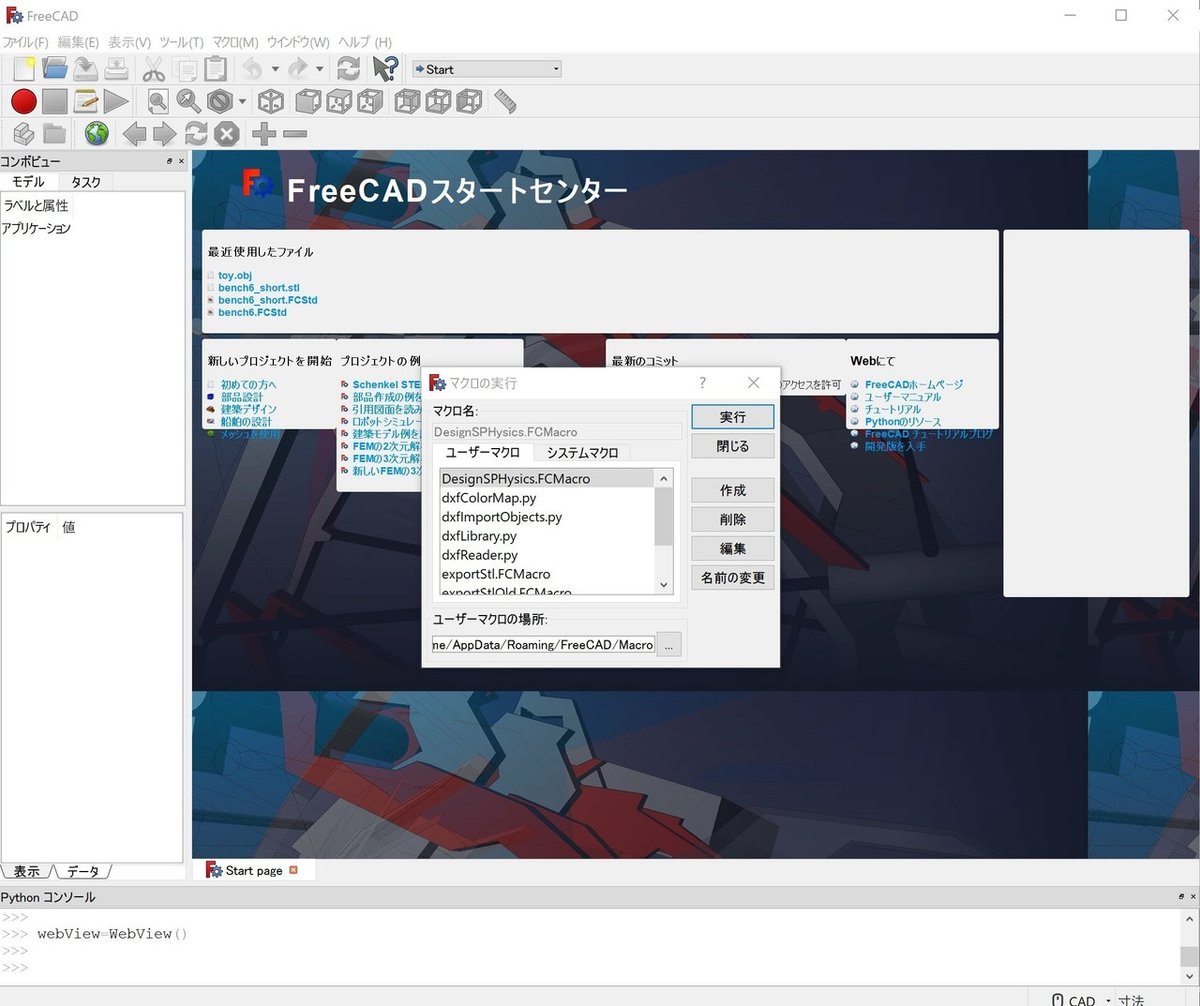

DesignSPHysicsはFreeCADのマクロの実行から「DesignSPHygics.FCMacro」を実行します。

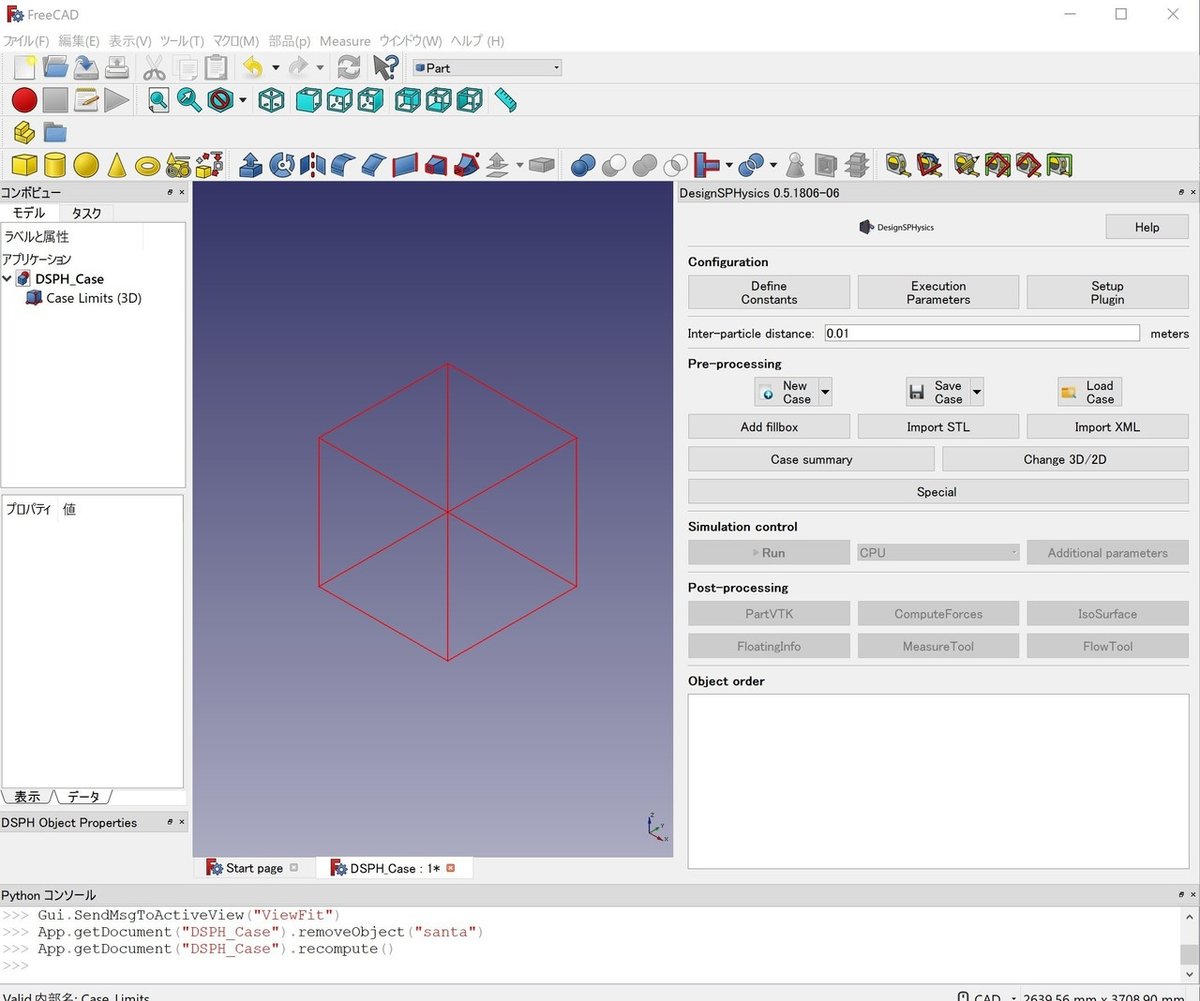

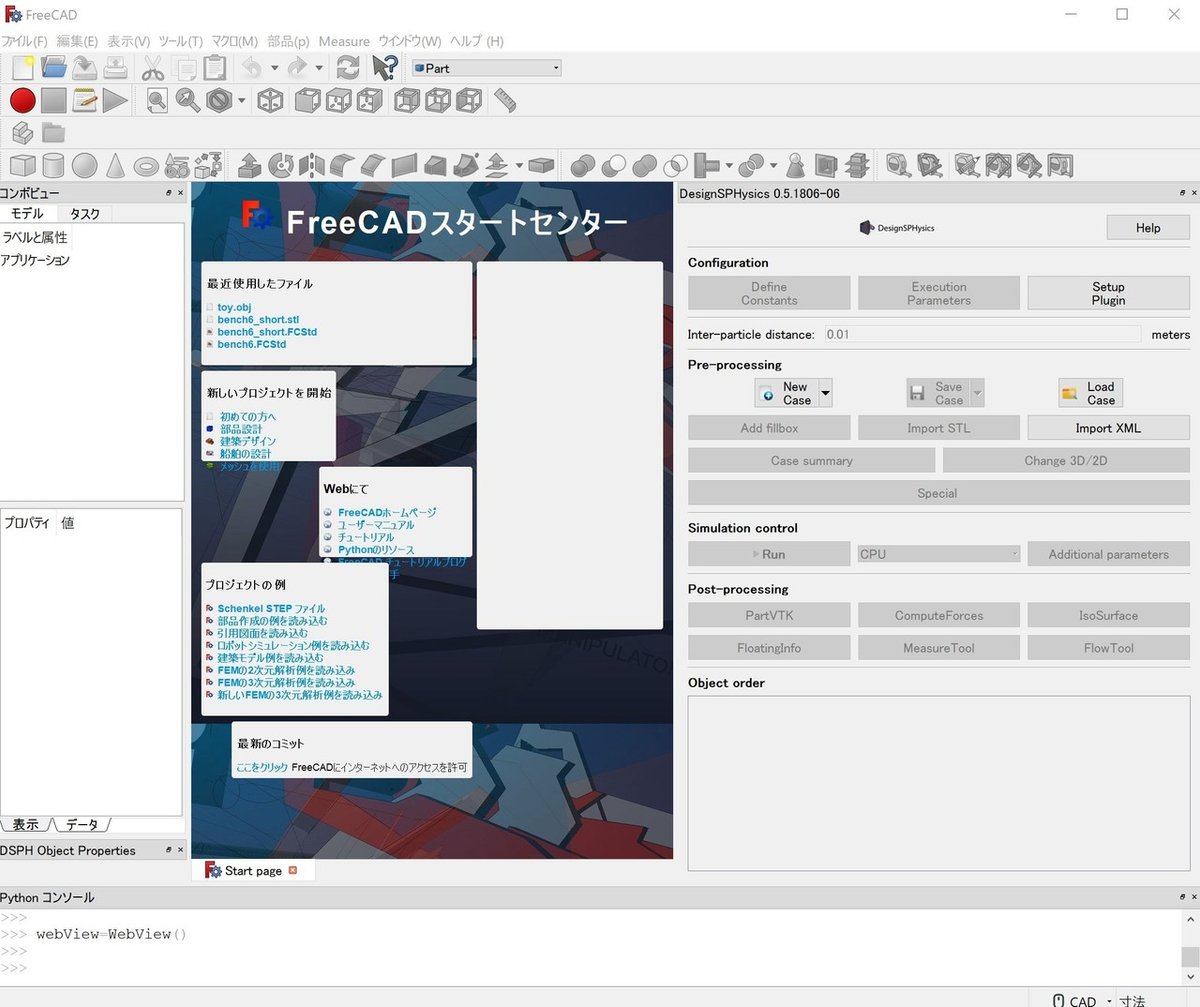

マクロを実行するとFreeCADの右側にDesignSPHysicsのGUIが表示されます。

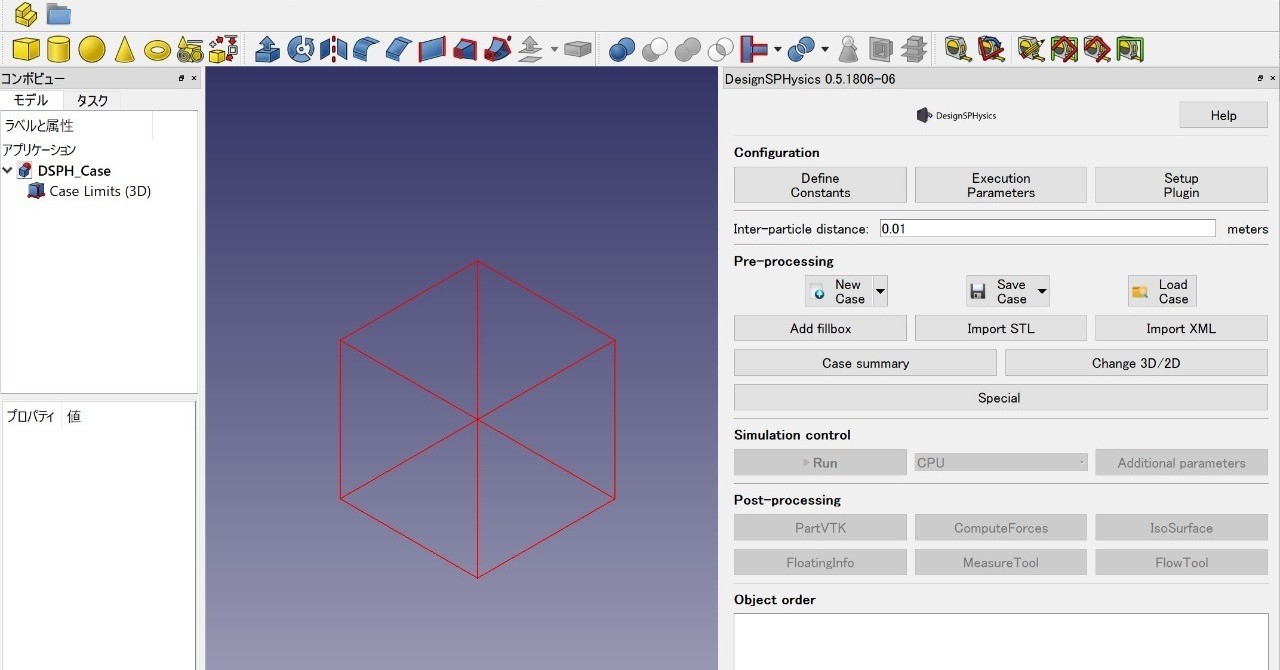

NewCaseを選択すると計算設定画面になります。

Configulationで物性などの入力ができます。

Pre-processinngでデータのセーブやSTLのインポートができます。

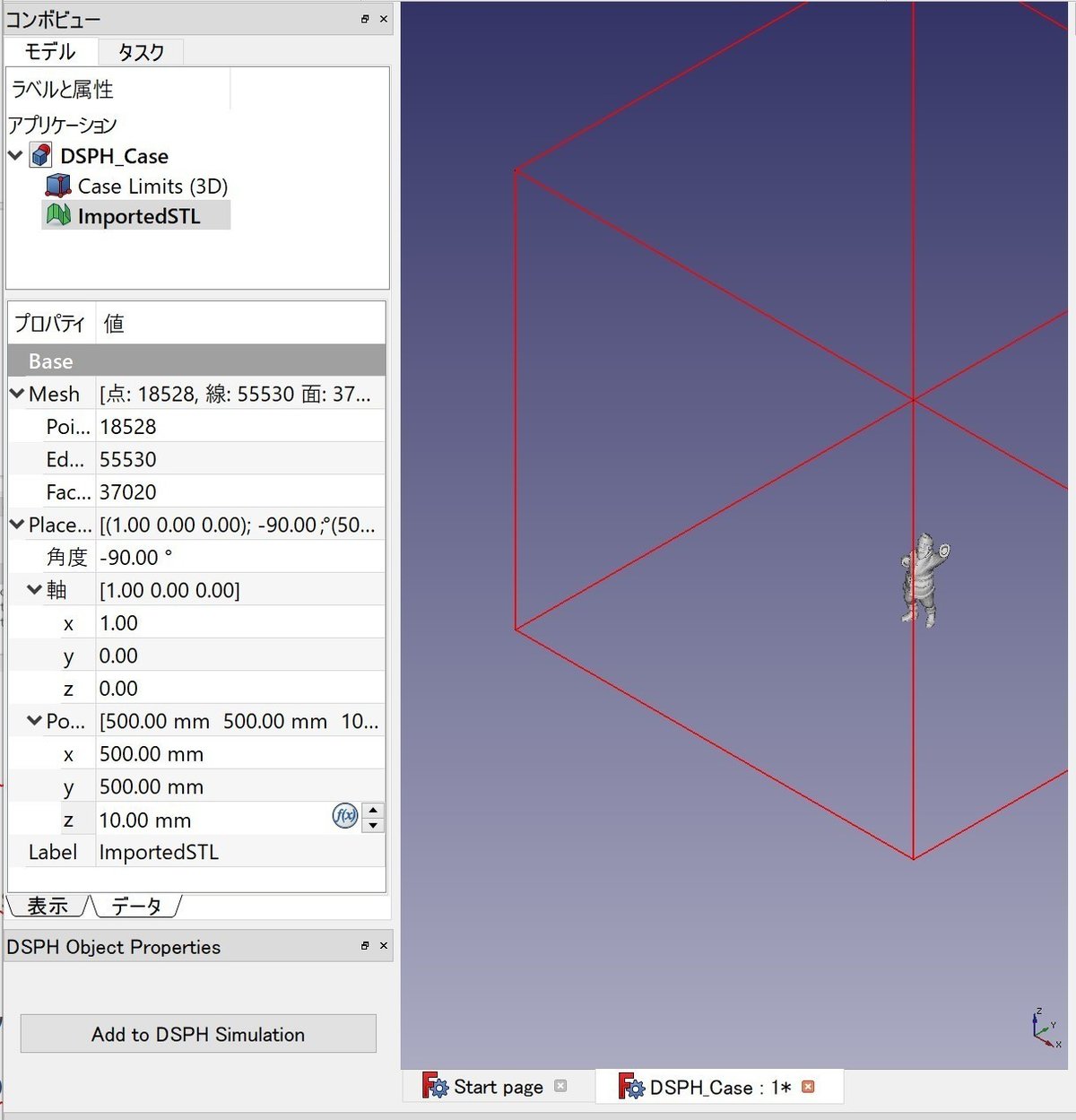

試しにネットで落ちていたSTLを読み込みます。形状としてはSTLの読み込みかFreeCADで直接作成した形状も使えます。

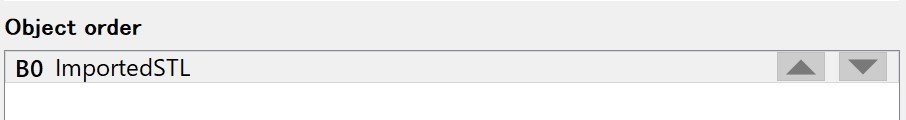

形状を計算に使用するためにはDSPH Object Propertiesタブの「Add to DSPH Simulation」をクリックしてObject orderに追加します。

Object orderに追加するとType of objectで壁境界のBoundと流体のFluidが選べます。

Float stateとかいじると浮遊物になったりします。

なお、最初からコンボビューに入っているCase Limitsは計算領域の端っこを示す領域になります。

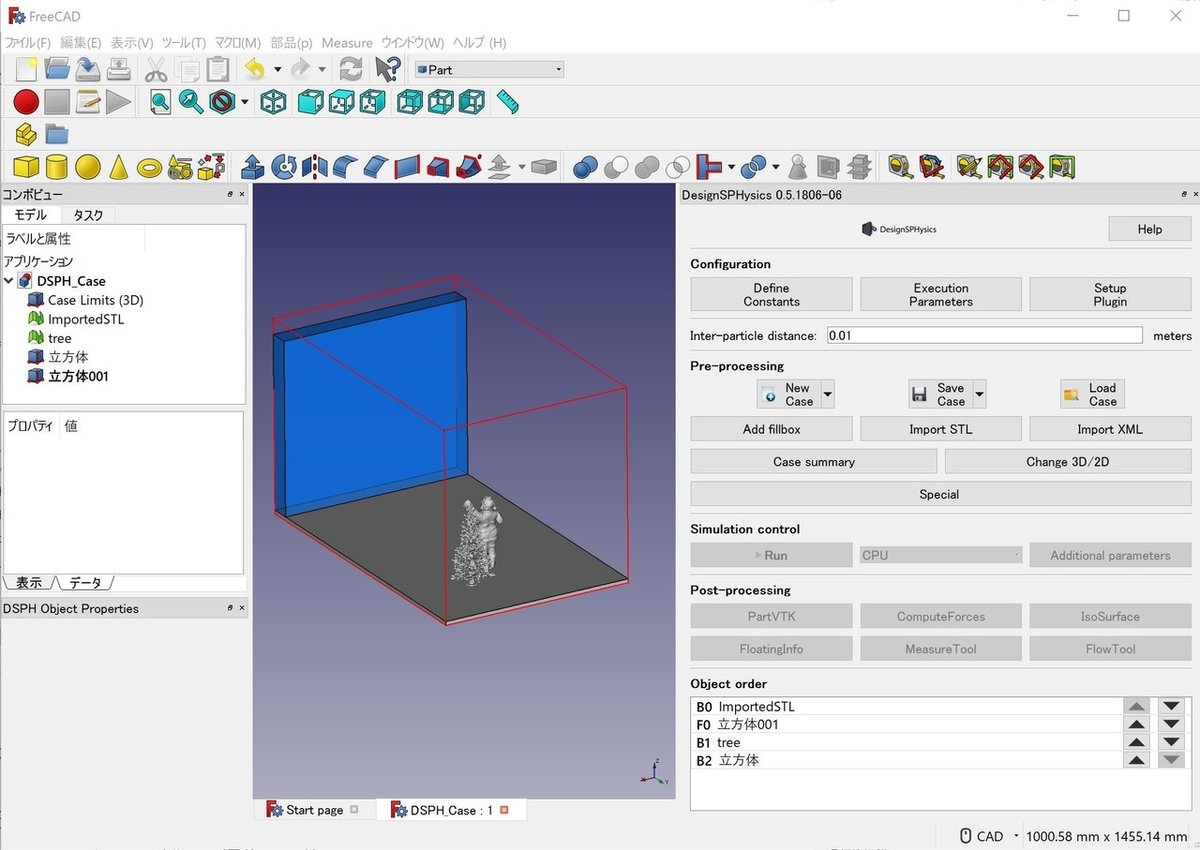

流体と壁のモデルが設置出来たらSaveCaseで保存します。見ての通りダムブレイクです。

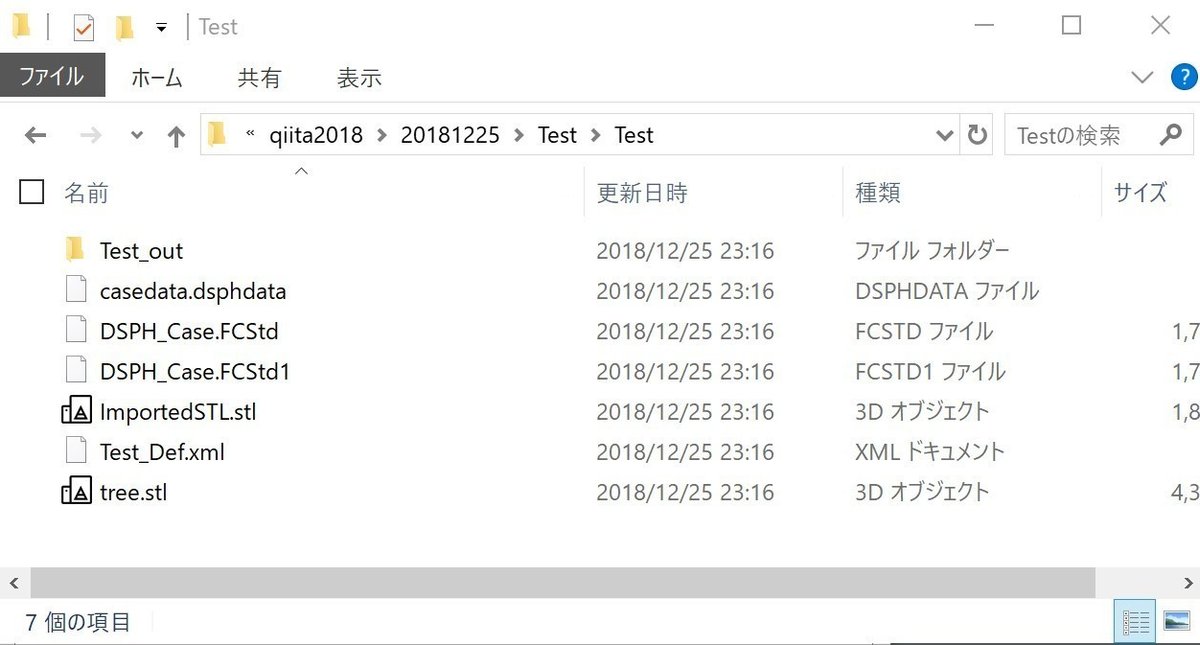

保存するとしたのようなフォルダ構成でデータが置かれています。

計算実行

なんでかFreeCADのGUI上からSimulation controlが操作できないので、exampleのbatファイルをコピー、編集して使います。

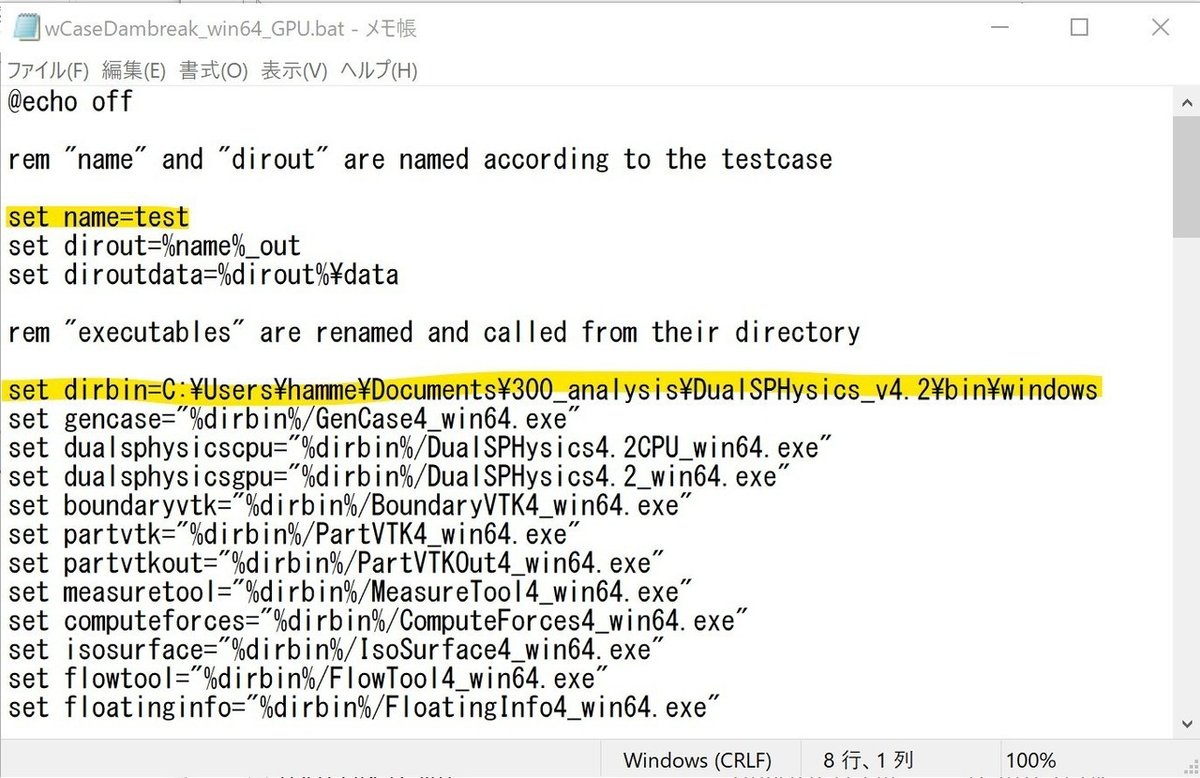

変更するのはnameとdirbinです。nameは計算フォルダの名前、dirbinはソルバの置いてあるフォルダのパスになります。

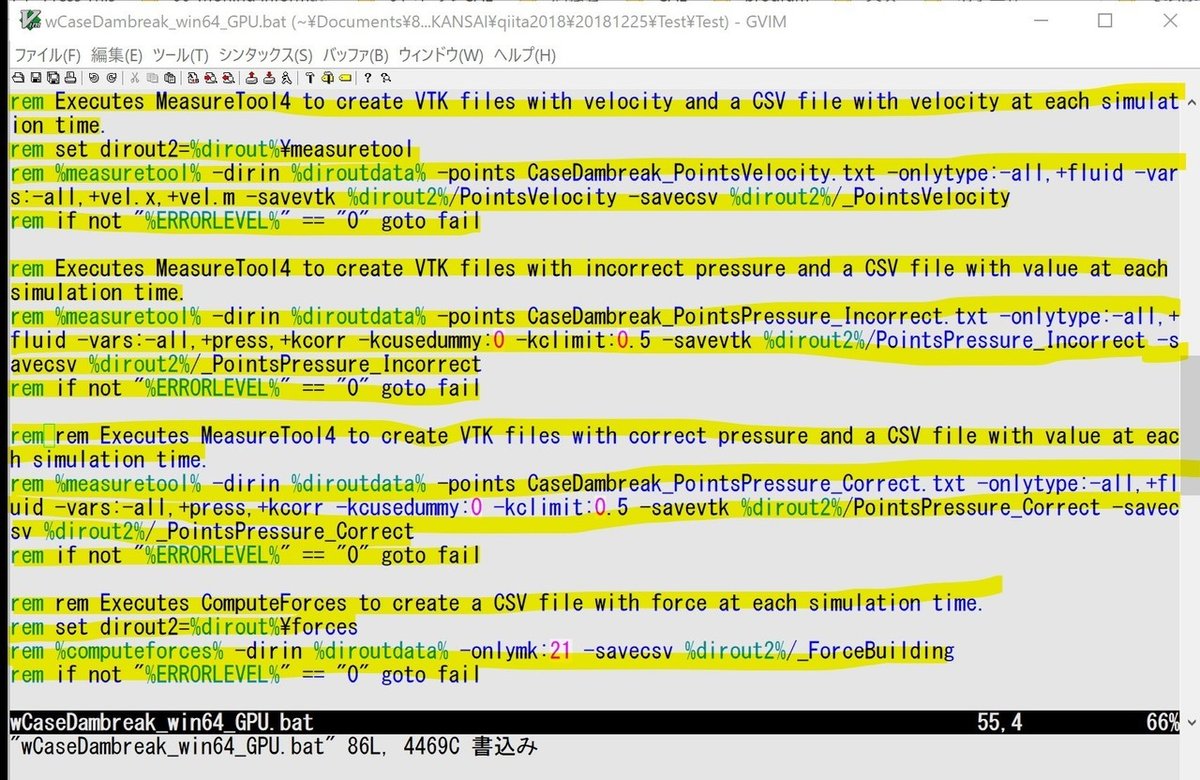

次の部分は計算実行時に引っかかるのでコメントアウトします。

出来たらbatを叩いて計算実行します。

ParaViewで可視化

%name%_outにあるparticleフォルダのデータをParaViewで読み込みます。合わせて形状定義に使ったSTLも読み込みます。後はうまいこと可視化します。動画はこちら↓

雪崩に襲われるサンタ。

まとめ

DesignSPHysicsを使うと簡単にDualSPHysicsの設定が行えるのでお勧めです。

それではまた!
