Illustrator(イラレ)で表示(ひょうじ)できないSVG(エスブイジー)

たかはしのんき

Adobeアドビ Illustratorイラストレーター は SVGエスブイジー ファイルを読よみ込こんで編集へんしゅうし SVG ファイルとして出力しゅつりょくすることができます。

ところが、私わたしの作つくった Shapesシェイプス という Small Basicスモールベーシック のプログラムで出力しゅつりょくした SVG ファイル（以下いかのリスト）を Illustrator に読よみ込こんでも表示ひょうじされません。

<svg width="598" height="428">
  <defs>
    <g id="g1">
      <ellipse cx="123" cy="134" rx="62" ry="89"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <ellipse cx="64" cy="109" rx="9" ry="9"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <ellipse cx="66" cy="155" rx="9" ry="9"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="74" y="23" width="25" height="21"
        transform="rotate(12 86 33)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="97" y="31" width="22" height="20"
        transform="rotate(21 108 41)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="50" y="210" width="27" height="20"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="71" y="208" width="22" height="17"
        transform="rotate(327 82 216)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="114,15 107,52 121,52"
        transform="rotate(332 114 33)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="138,12 131,49 145,49"
        transform="rotate(338 138 30)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="159,21 152,58 166,58"
        transform="rotate(346 159 39)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="177,34 170,71 184,71"
        transform="rotate(351 177 52)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="110,218 103,255 117,255"
        transform="rotate(214 110 236)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="134,217 127,254 141,254"
        transform="rotate(214 134 235)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="149,219 142,256 156,256"
        transform="rotate(214 149 237)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="168,206 161,243 175,243"
        transform="rotate(214 168 224)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="56,102 49,139 63,139"
        transform="rotate(290 56 120)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="56,122 49,158 63,158"
        transform="rotate(264 56 140)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="128" y="78" width="12" height="31"
        transform="rotate(351 134 93)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="142" y="75" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="159" y="85" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="170" y="97" width="12" height="31"
        transform="rotate(10 176 112)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="123" y="162" width="12" height="31"
        transform="rotate(7 129 177)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="137" y="163" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="154" y="161" width="12" height="31"
        transform="rotate(352 160 176)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="168" y="151" width="12" height="31"
        transform="rotate(351 174 166)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="121" y="49" width="12" height="31"
        transform="rotate(338 127 64)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="140" y="47" width="12" height="31"
        transform="rotate(351 146 62)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="159" y="56" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="174" y="68" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="118" y="192" width="12" height="31"
        transform="rotate(12 124 207)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="137" y="195" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="155" y="193" width="12" height="31"
        transform="rotate(7 161 208)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <rect x="171" y="182" width="12" height="31"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <ellipse cx="127" cy="133" rx="56" ry="33"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <ellipse cx="39" cy="51" rx="24" ry="50"
        transform="rotate(45 39 51)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <ellipse cx="24" cy="184" rx="23" ry="51"
        transform="rotate(342 24 184)"
        style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
      <polygon points="34,34 16,100 52,100"
        transform="rotate(30 34 67)"
        style="fill:#000000;stroke-width:0"/>
      <polygon points="24,130 13,203 36,203"
        transform="rotate(168 24 166)"
        style="fill:#000000;stroke-width:0"/>
      <ellipse cx="64" cy="109" rx="9" ry="9"
        style="fill:#33000000;stroke:#000000;stroke-width:2"/>
      <ellipse cx="66" cy="155" rx="9" ry="9"
        style="fill:#33000000;stroke:#000000;stroke-width:2"/>
    </g>
  </defs>
  <use x="243" y="117" href="#g1" />
</svg>

表示ひょうじは以下いかのようになります。

なにも表示ひょうじされない

これは、defsデフィニッション で定義ていぎしたカニの gグループ を useユーズ で表示ひょうじさせようするのが Illustrator では認識にんしきされないためのようです。ちなみに defs と use を使つかわないようにすると、

<svg width="598" height="428">
  <g id="g1" transform="translate(243,117)">
    <ellipse cx="123" cy="134" rx="62" ry="89"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <ellipse cx="64" cy="109" rx="9" ry="9"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <ellipse cx="66" cy="155" rx="9" ry="9"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="74" y="23" width="25" height="21"
      transform="rotate(12 86 33)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="97" y="31" width="22" height="20"
      transform="rotate(21 108 41)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="50" y="210" width="27" height="20"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="71" y="208" width="22" height="17"
      transform="rotate(327 82 216)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="114,15 107,52 121,52"
      transform="rotate(332 114 33)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="138,12 131,49 145,49"
      transform="rotate(338 138 30)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="159,21 152,58 166,58"
      transform="rotate(346 159 39)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="177,34 170,71 184,71"
      transform="rotate(351 177 52)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="110,218 103,255 117,255"
      transform="rotate(214 110 236)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="134,217 127,254 141,254"
      transform="rotate(214 134 235)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="149,219 142,256 156,256"
      transform="rotate(214 149 237)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="168,206 161,243 175,243"
      transform="rotate(214 168 224)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="56,102 49,139 63,139"
      transform="rotate(290 56 120)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="56,122 49,158 63,158"
      transform="rotate(264 56 140)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="128" y="78" width="12" height="31"
      transform="rotate(351 134 93)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="142" y="75" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="159" y="85" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="170" y="97" width="12" height="31"
      transform="rotate(10 176 112)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="123" y="162" width="12" height="31"
      transform="rotate(7 129 177)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="137" y="163" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="154" y="161" width="12" height="31"
      transform="rotate(352 160 176)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="168" y="151" width="12" height="31"
      transform="rotate(351 174 166)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="121" y="49" width="12" height="31"
      transform="rotate(338 127 64)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="140" y="47" width="12" height="31"
      transform="rotate(351 146 62)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="159" y="56" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="174" y="68" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="118" y="192" width="12" height="31"
      transform="rotate(12 124 207)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="137" y="195" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="155" y="193" width="12" height="31"
      transform="rotate(7 161 208)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <rect x="171" y="182" width="12" height="31"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <ellipse cx="127" cy="133" rx="56" ry="33"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <ellipse cx="39" cy="51" rx="24" ry="50"
      transform="rotate(45 39 51)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <ellipse cx="24" cy="184" rx="23" ry="51"
      transform="rotate(342 24 184)"
      style="fill:#661f1f;stroke:#000000;stroke-width:2"/>
    <polygon points="34,34 16,100 52,100"
      transform="rotate(30 34 67)"
      style="fill:#000000;stroke-width:0"/>
    <polygon points="24,130 13,203 36,203"
      transform="rotate(168 24 166)"
      style="fill:#000000;stroke-width:0"/>
    <ellipse cx="64" cy="109" rx="9" ry="9"
      style="fill:#33000000;stroke:#000000;stroke-width:2"/>
    <ellipse cx="66" cy="155" rx="9" ry="9"
      style="fill:#33000000;stroke:#000000;stroke-width:2"/>
  </g>
</svg>

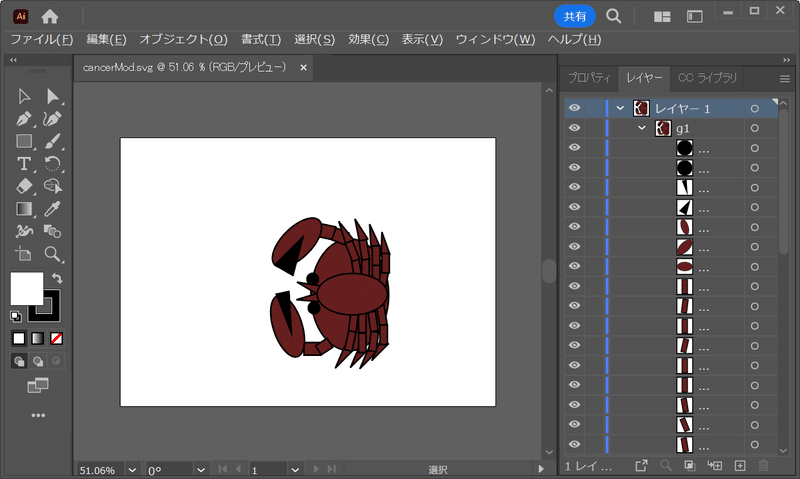

このように Illustrator で表示ひょうじできるようになります。

表示ひょうじされた

この SVG を加工かこうしてプログラムに取とり込こみました。以降いこうの詳細しょうさいはブログ「JavaScriptジャバスクリプト (60) カニの瞬まばたき」をご覧らんください。
