測量図

『地積測量図』、『各階平面図』を "Jw_cad"で描く時の最初の壁、それは「図枠」。

これから「Jww」を使って、御自身で「地積測量図」「各階平面図」を作成したいと思っている方に向けて図枠テンプレートを作ってみました。
高価な専用ソフトと異なり、何事も"1"から作らなければなりません。そして始めに直面するのが「図枠」の作成です。先ずは"省力化の第一歩"として如何でしょうか?

※ 各個別ファイルごとに、またお得な"図面セット"も御用意致しましたの  で御希望に合わせてお選びいただけます。
※ 出力用紙サイズは何れも『B4』となります。
※ 編集を前提にしていますので、"枠線の太さ"や"フォント"等もお好みに  変更できます。

※ 以下、各画像をクリックすると購入案内ページに移動します。

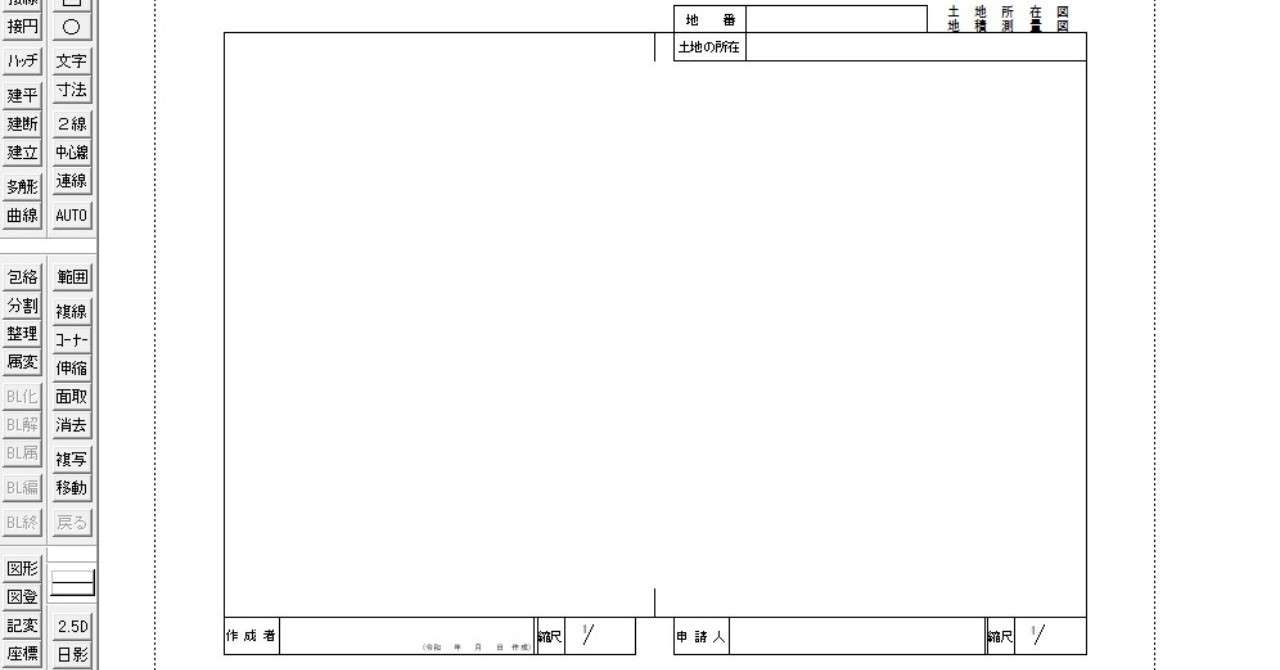

1. 土地所在図・地積測量図

土地所在図を省略した「地積測量図」のみのバージョンも同梱。図名を   二重線で消したり、編集する手間もありません。

Jwwで図面を描く場合、「Gioline Pro」などを使って座標計算を行い、それを"図化"した後にこちらのテンプレートにコンバート(出力)する事が出来ます。気になる方は是非お試しください。


2. 建物図面・各階平面図

土地の「地積測量図」などと比較し、相対的にその作成の難易度が低めなので、最近は新築等で御自宅の表題登記をオーナー御自身で行う方もいらっしゃるようですが、その御参考に如何でしょうか?


3. 各図面セット

上記、各図面に『地役権図面』を特別にプラス !! して纏めてたのがこちら。


※ 各テンプレートは
    『電子申請における土地所在図等の作成方式 詳細資料』      を参考に作成したものですが、実際の登記申請に使用する場合は、    個々の判断・責任に於いて行って下さい。
