ご留意事項

※meishi Trackball Module、az1uballに関しまして、本キットへの取り付け、動作に関するお問い合わせは、「必ずYMGWorks（X(旧Twitter)、BOOTHのDM）まで」頂きますようお願いいたします。
各プロダクトの作者様には、本キットへの取り付け、動作に関するお問い合わせをなされないよう、ご留意をお願いいたします。
各プロダクトの頒布・仕様に関するお問い合わせは各作者様までお願いいたします。

＜meishi Trackball Moduleの取り付けかた＞

キットから使用する部品

・meishi Trackball Module用ブレイクアウトボード・・・1枚
・スペーサー(M2丸_6mm)・・・4本
・トラス小ねじ M2_3㎜・・・4本
・トラス小ねじ M2_6㎜・・・2本
・6ピンSHコネクター・・・2個
・コネクターケーブル・・・1本

キット以外に必要なもの

・meshi Trackball Module本体　
・5ピンコンスル―（XB-3-2.5-5P）※
※6ピン以上のコンスル―をカットして使用も可
・トラックボール交換球34㎜球・・・1個

取り付け手順

1. 取り付け位置の決定

2. meishi Trackball Module用ブレイクアウトボードへの6ピンSHコネクターのはんだ付け

3. 本体基板への6ピンSHコネクターのはんだ付け

4. meishi Trackball Moduleと本体基板の固定

5. ファームウエアの書き込みと動作確認

取り付け位置の決定

TheEndpointでは左右それぞれ、親指付近と人差し指付近から1か所ずつ、最大両手で2か所にトラックボールを取り付けることが可能です。
取付位置によって、ブレイクアウトボードへの6ピンSHコネクター取り付け位置が変わりますので、あらかじめ決めておくと作業しやすくなります。

meishi Trackball Module用ブレイクアウトボードへの6ピンSHコネクターのはんだ付け

コネクター印字がある方を表に向けます。
親指付近に取り付ける場合は青丸の箇所（コネクター向きは基板の外側）、人差し指付に取り付ける場合は赤丸の箇所（コネクターの向きは基板の内側）にSHコネクタをはんだ付けします。
※どちら側にはんだ付けしても動作には問題ないですが、それぞれ取付位置に対して比較的にコネクターケーブルの取り回しがしやすい箇所となっています。

本体基板への6ピンSHコネクターのはんだ付け

本体基板にもSHコネクタをはんだ付けします。
取り付け位置は基板裏のtrackballの印字がされている部分（画像参照）となります。
注意：付属のトラックボールユニットのコネクタとは取り付け位置がことなります（親指付近に取り付け）

取付が済んだらmeishi Trackball Moduleとコネクターケーブルで接続しておきます。

meishi Trackball Moduleと本体基板の固定

5ピンコンスル―（別売）を使用し、ブレイクアウトボードとTrackball Mouduleを固定します。差し込むのみで、はんだ付けは不要です。
Meishi Trackball Module付属のネジを使用して、ケース下にスペーサー(M2丸_6mm)を4本取り付けておきます。

スペーサーと本体基板をトラス小ねじ M2_3㎜とトラス小ねじ M2_6㎜で固定します。
親指付近への取り付けであれば3点をトラス小ねじ M2_3㎜で固定します。
人差し指付近への取り付けであれば基板側の2点をトラス小ねじ M2_6㎜、外側2点をトラス小ねじ M2_3㎜で固定します。

ファームウエアの書き込みと動作確認

取り付けが完了したら動作確認を行います。
両手基板のPromicroにREMAPよりThe Endpoint_meishi Trackball Module用のファームウエアを書き込みます。
カーソルが勝手に流れていってしまったり、動作が不安定な場合は以下の可能性が考えられます。はんだ不良の箇所のチェックや部品のずれ、漏れを確認します。

• トラックボールセンサーのはんだ付け不良

• トラックボールセンサーのレンズの付け忘れ・ズレ

• 本体基板・ブレイクアウトボードの6ピンSHコネクター部分のはんだ付け不良

• 上記ファームウエアの書き込みエラー（再度書き込みを行います）

カスタムキーコードとトラックボールの調整

トラックボールの挙動を調整するために、ファームウエアにカスタムキーコードが割り当てられています。
REMAP上ではQK_KB（コード検索ではKB）が割り当てられており、配列上任意の箇所にマッピングすることが可能です。
以下に内容を記載いたします。

デフォルトではレイヤー3にマウス操作、及びトラックボールの調整キーが割り当てられおり、こちらもREMAPから変更可能となっております。

aki27氏のコードを参考にさせていただき、meishi Trackball Module用のファームウェア作成をしております。
https://github.com/aki27kbd/qmk_firmware
https://github.com/aki27kbd/qmk_firmware/blob/master/LICENSE

＜az1uballの取り付けかた＞

キット以外に必要なもの

・az1uball本体
・OLED用ピンピンヘッダ・ソケット
もしくは　
・4ピンコンスル―（XB-3-5-4P）※
※5ピン以上のコンスル―をカットして使用も可

取り付け手順

1. 取り付け位置の決定

2. 本体基板への4ピンピンヘッダソケットのはんだ付け（コンスル―使用の場合は不要）

3. az1uball側へのピンヘッダ/コンスルのはんだ付け

4. ファームウエアの書き込みと動作確認

取り付け位置の決定

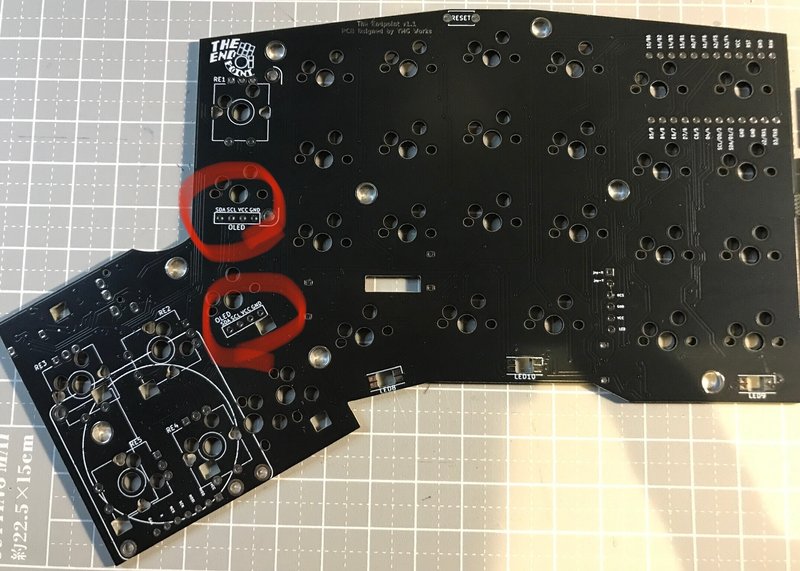

TheEndpointでは左右それぞれ、1か所ずつ、最大両手で2か所にトラックボールを取り付けることが可能です。

本体基板への4ピンピンヘッダソケットのはんだ付け

取り付け位置が決まったらピンヘッダ―ソケットをはんだ付けします。
基板表からソケットを差し込み裏側をはんだ付けします。
4ピンコンスル―（XB-3-5-4P）※を使用する場合は本手順は不要です。

az1uball側へのピンヘッダ/コンスル－のはんだ付け

本体基板表の印字に合わせaz1uballにピンヘッダ/コンスルーをはんだ付けします。取付位置が2か所あるので下記画像を参考にして取り付けてください。

ファームウエアの書き込みと動作確認

取り付けが完了したら動作確認を行います。両手基板のPromicroにREMAPよりThe Endpoint_az1uball用のファームウエアを書き込みます。カーソルが勝手に流れていってしまったり、動作が不安定な場合は以下の可能性が考えられます。はんだ不良の箇所のチェックや部品のずれ、漏れを確認します。

• ピンヘッダ・ソケットのはんだ付け不良

• 上記ファームウエアの書き込みエラー（再度書き込みを行います）

TheEndpointのビルドガイド＜組み立て編_オプション＞へ
