【Unity】2D：スプライトでスケタルアニメーションを作成する

yugaki

2023年5月16日 06:24

メモ。
2Dスプライトを用いてスケタルアニメーションを作成する方法。

■やり方

◇画像インポート

まず、画像をインポートする。(Photoshopのpsd,psbフォーマット)
（※レイヤー毎に体のパーツを分けておくと後の作業がやりやすい）

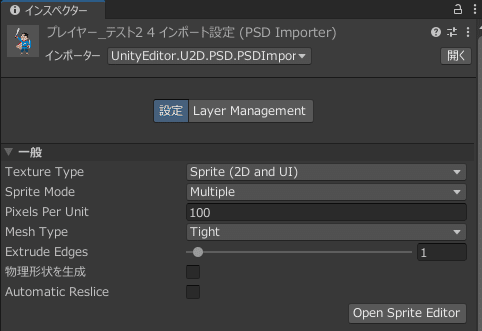

画像のインスペクターを開いて、インポーター設定を変更する。
LayerManagementページに切り替えるとレイヤーを設定して有効・無効を制御できるようになる。

◇メッシュ、ボーン、ウェイトを仕込む

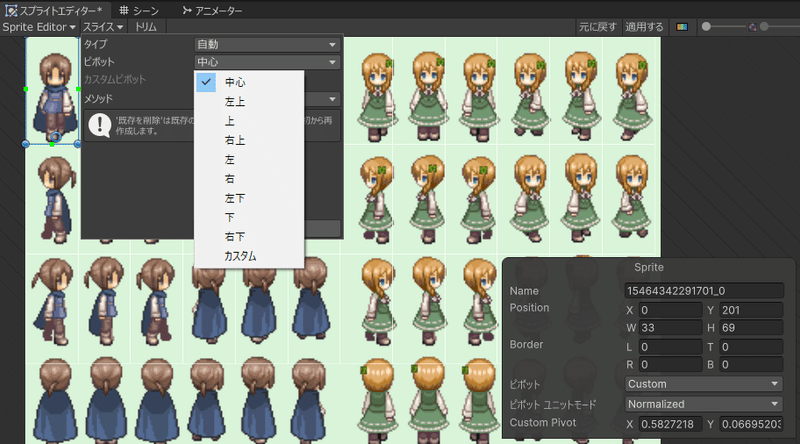

プロジェクトエディターで、インポートした画像のインスペクターにあるOpen Sprite Editorボタンを押して、スプライトエディターを開く。

スプライトエディターのツールバー＞可視性　をクリックするとボーンとスプライトのリストが開く。

＜ボーン設定＞
手始めに左ツールメニュー＞ボーン＞Create Bone を選択し、ボーンを作成していく。
操作は、マウス左ドラッグで、ボーンを作成、右ボタンで確定。
また、ボーン作成時、ボーンの根っこ部分を関節に合わせると動かした時の都合がよくなる。

＜ウエイト設定＞
次に左ツールメニュー＞ウェイト＞Auto Weights　で、各ボーンにあわせてウェイト値を自動的に適用する。
Associeite Bonesを有効にして、Generate Allボタンをクリックして実行する。余白部分をマウス左ボタンダブルクリックして、全選択解除してから実行するとトラブらないばず。

個別でウェイトを付ける場合は、下記の手順で行う。
・ボーン選択は、クリックする。（or Boneリストで選択）
・メッシュ選択は、ダブルクリックする。（or スプライトリストで選択）

ウェイト値が複数のボーンに適用されてしまったときの切り分け方法は、左ツールメニュー＞ウェイト＞Bone Influenceを利用する。ウェイト値不要なボーンを選択して－ボタンをクリックして削除しておく。

ウェイト値の微調整は、左ツールメニュー＞ウェイト＞Weight Blushで行う。ポイント毎に塗分けることで、ウェイト値を調整できる。
１つのボーンにウェイト値を100%割り振りしたい場合は、Hardness：100　にしてから塗る。

■IKを適用する

状態は、ヒエラルキーウィンドウのリストで確認。
一番上のプレイヤーオブジェクトを選択して、インスペクター＞コンポーネントで、IK Manager 2Dを選択実行。

IK Manager 2D＞IK Solversリストの＋ボタンで、Chan(CCD)を追加する。
するとヒエラルキーで、プレイヤーオブジェクトの下層に
New CCDSolver2Dが作成される。

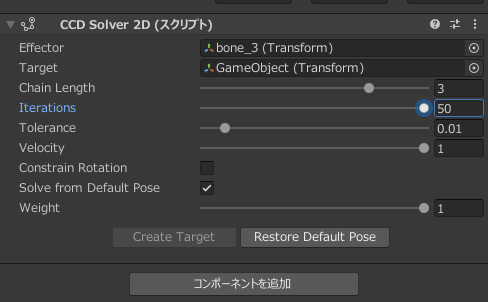

＜設定＞
・Effecter：手首のボーンを指定
・Target：”Create Targetボタンを押すと自動的に作成される”
・Chane Length：3（IKの影響が、どこまでのボーン範囲を指定）

なお、腕全体（上腕、下腕、手）にIKを適用する場合、Constrain Rotationを無効にしておく方が都合がよい場合あり。手首が変な変形をしないように。
