テスト用の外線（SIPトランク）を作成します。

内線通話ができるようになったので、次は外線の発着信を設定していきます。

今回はBrastelのMy050電話回線を使用しますが、これはあくまで「個人的に検証用途で設定・利用」となります（3CXとの接続性を担保・コミットしているわけではありません）

外線を使用するにはSIPトランクの追加を行うのですが、最低限下記の情報が必要になります。
・電話番号（メイントランク番号）
・レジストラサーバーのアドレス
・アウトバウンドプロキシのアドレス
・認証ID
・認証パスワード

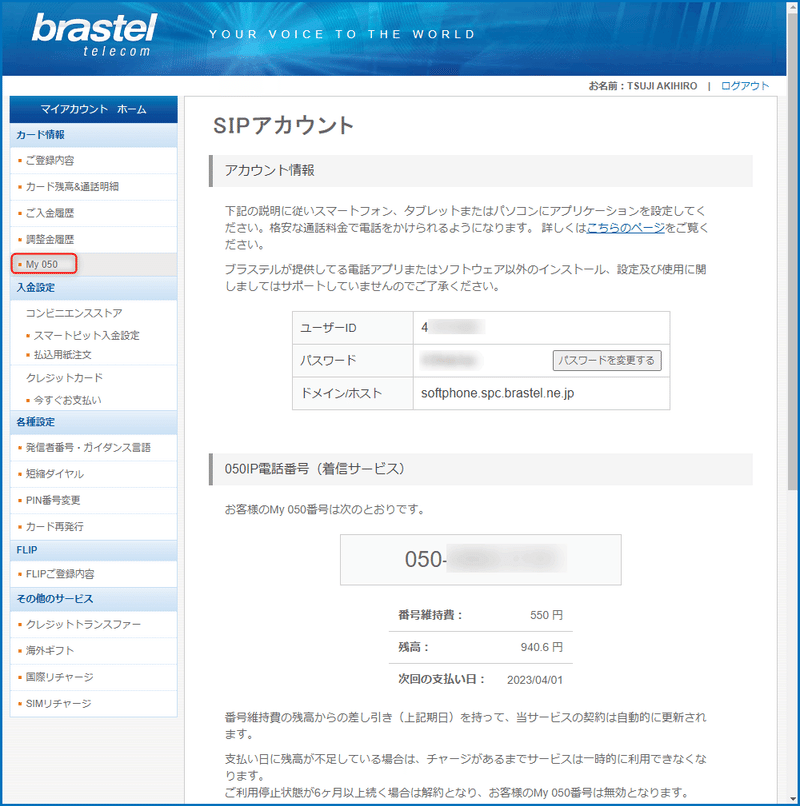

Brastelの個人ページにログインし、My050の情報をみると一通りの情報がありました。

・電話番号：　050～　
・レジストラサーバーのアドレス：　softphone.spc.brastel.ne.jp
・アウトバウンドプロキシのアドレス：　softphone.spc.brastel.ne.jp
・認証ID：　4xxxxxxxxx
・認証パスワード：　xxxxxxxxx

では早速SIPトランクを作成します。

SIPトランク＞＋SIPトランクの追加　をクリック

3CX上にBrastel用のテンプレートは存在していなので、Genericから作成していきます。

国を選択：Generic
あなたの国のプロバイダーを選択：Generic SIP Trunk
メイントランク番号：回線の電話番号（050～）

トランク詳細
　トランクの名前を入力：テスト用Brastel
　レジストラサーバー：softphone.spc.brastel.ne.jp　ポート番号：5060
　アウトバウンドプロキシ：softphone.spc.brastel.ne.jp　ポート番号：5060
認証
　認証のタイプ：Register/Account base
　認証ID：認証用のIDを入力
　認証パスワード：認証用のパスワードを入力
ルート先
　メイントランク番号：回線の電話番号
　営業時間内の着信先：Extension 201テスト内線201
　営業時間外の着信先：Extension 201テスト内線201

上記入力後、OKをクリック

Brastelとの接続用SIPトランクが作成されます。
3CXがBrastelへ接続に行き、レジストが成功すると下図のように緑の●が付きます。

Brastelの050～の番号へ電話をかけると、その呼は3CXへ来ます。
3CXのSIPトランク設定で、この050～番号へ来た着信は内線201へ送るようにルートを設定したので、201内線が呼び出されます。

では、キャリアの携帯電話から050～へかけてみます。
⇒着信しました。着信応答（緑のアイコン）を押します。

通話ができました。

SIPプロバイダへレジストが成功すると、着信は簡単にできますね。

今度は内線201からキャリアの携帯電話番号（080～）へ発信してみます。
⇒発信

発信動作中⇒つながらない。

内線201から、外線（080～）へかけようとしてもかかりません・・・

実はこれは発信に使用する「アウトバウンドルール」が未定義なので、外線発信時に使用するルールがないから発信できないという状態なのです。

なのでアウトバウンドルールを作成していきます。
アウトバウンドルール＞＋追加　をクリックして新しくルールを作ります。

今回は下図のように設定しました。

ルール名：　Brastelから発信（わかりやすい名前を付ける）
プレフィックス：０
内線からの通話：201,202
Route1：テスト用Brastel

設定の意味としては、0から始まる番号で、発信元の内線が201または202の時、「テスト用のBrastel」SIPトランクから外線発信する。という内容になります。
最後に「OK」をクリックします。

設定が追加されると、アウトバウンドルールの一覧に表示されます。
いまは１つのルールしかありませんが、ルールは複数追加することができます。ルールが複数ある場合、ダイアルした番号は上のルールから評価されていき、合致したルールで処理されます。（それ以降のルールでは評価されません）
なので、ルールの順番が重要となり、ルールは上下に移動させることができるようになっています。

アウトバウンドルールができたので、再度内線201から携帯電話へかけてみます。
まだ発信できません・・・・

何が原因で発信できないのかを確認するため、ログを見てみます。
ダッシュボード＞活動ログをクリックします。

発信直後に確認したので、ちょうどログが表示されていました。　403 Unauthorized　となっているので、認証ではねられているようです。

3CXとSIPトランクプロバイダ（Brastel）との詳細な会話を確認するため、パケットキャプチャを実行します。
「キャプチャ」をクリックするとパケットキャプチャが開始されます。

パケットキャプチャーを実行中は下図の画面になります。

キャプチャ実行中に内線201からキャリア携帯へ発信し、事象を再現させます。
発信できなかったことを確認したら、再度3CXの管理画面へ戻り、キャプチャを停止します。

停止をクリックします。

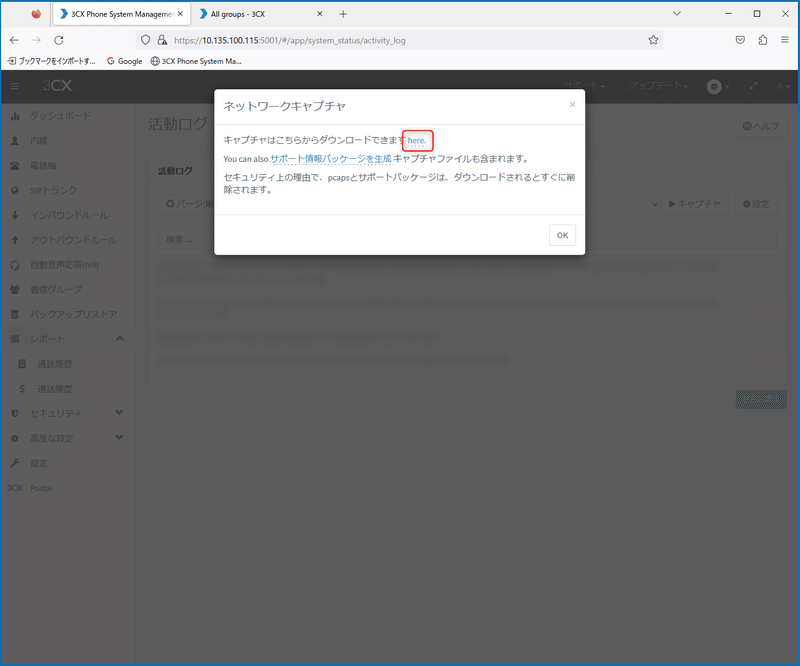

キャプチャファイルのダウンロードリンクが表示されるので、ファイルをダウンロードします。

任意の場所に保存したキャプチャファイルを、Wiresharkで開きます。

VoIP通話を確認するため、メニューの　電話＞VoIP通話　を選択します。

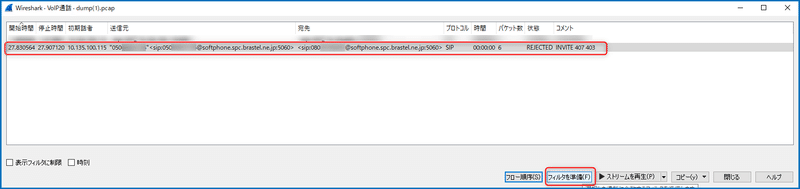

パケットに含まれているVoIP通話が表示されます。確認したい通話を選択し「フィルタを準備」をクリックします。

テスト発信したSIPの通信がフィルタリング表示されました。
下記の流れが確認できます。
・3CX側からSIPプロバイダ（Brastel）へINVITEを送信
・SIPプロバイダ（Brastel）は407で認証を要求
・3CXは認証情報を含めて再度INVITEを送信
・SIPプロバイダ（Brastel）は403で認証を却下

つまり、認証情報は送っているものの、Uauthraizedされているという動きですね。

認証の内容をみてみます。
Proxy-Authenticationでは4から始まる認証IDを送っているので、ここはよさそうです。　気になるのはSIPのFrom addressに050～の電話番号を送っている部分です。回線番号と認証IDが同じプロバイダの場合、050～でもよさそうですが、Brastelは認証IDと回線の電話番号が異なるパターンなので、この部分も認証IDを含める必要がありそうだと当たりをつけます。

3CXのSIPトランク設定で、アウトバウンドパラメーターを変更します。
From:User Partを認証IDに変更したいので下図のように設定します。設定後はOKを押します。

SIPトランクの設定を変更した後、内線201からキャリア携帯（080～）へ発信してみました。
携帯電話が鳴動し、着信することができました。

設定変更後のパケットも念のため確認しておきます。
SIP from addressが4から始まる認証IDへ変更されていますね。

ここまでの手順で、検証環境3CXで、内線の発着信・外線の発着信が可能になりました。
いろいろ検証ができそうです。
