graphvizとは？

有向グラフを作成できるツール。
筆者はpythonではsklearnで決定木モデル構造の可視化や、kerasでニューラルネットワークのモデル情報の可視化でよく使う

導入手順

公式からインストーラをダウンロードする

以下のURLからgraphvizの公式ページへ移動する
http://www.graphviz.org/

上部メニューの「Download」をクリック

「Stable x.xx Windows install packages」をクリックする
（執筆時点ではバージョン2.38でした）

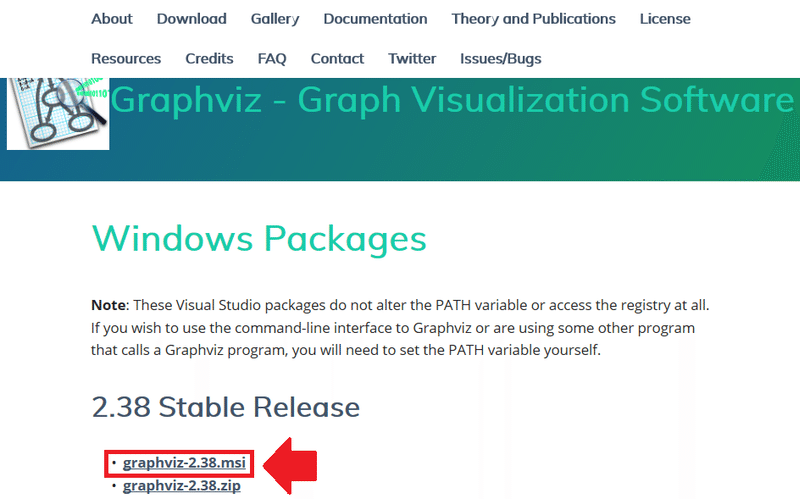

「graphviz-x.xx.msi」をクリックして、保存する

==================================================

インストールする

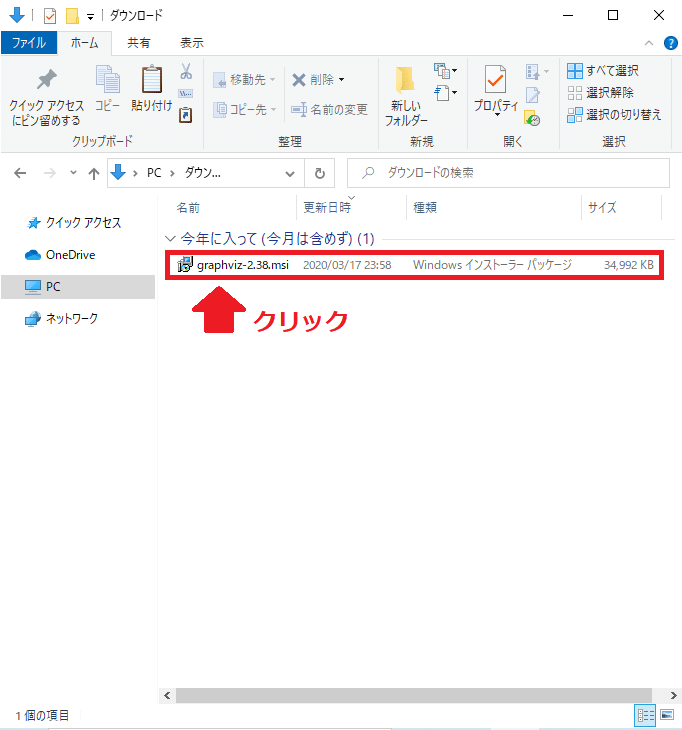

先ほどダウンロードしたファイル（graphviz-x.xx.msi）をクリック

これでインストーラーが起動する（以下、インストーラ上での操作）

【Next >】ボタンを押す

【Next >】ボタンを押す

【Next >】ボタンを押す

【Close】ボタンを押す

これでインストールは完了！

==================================================

graphvizのインストール先のPATHを確認

「エクスプローラ」を起動
「PC」＞「ローカルディスク」＞「 Program Files（x86）」＞「Graphvizx.xx」＞「bin」へ移動

画像の部分をクリック

現在位置のPATHが表示されるので、これをコピーしておく
（もしくはメモ帳などにメモしておく）

==================================================

環境変数を追加する

「コントロールパネル」を開く

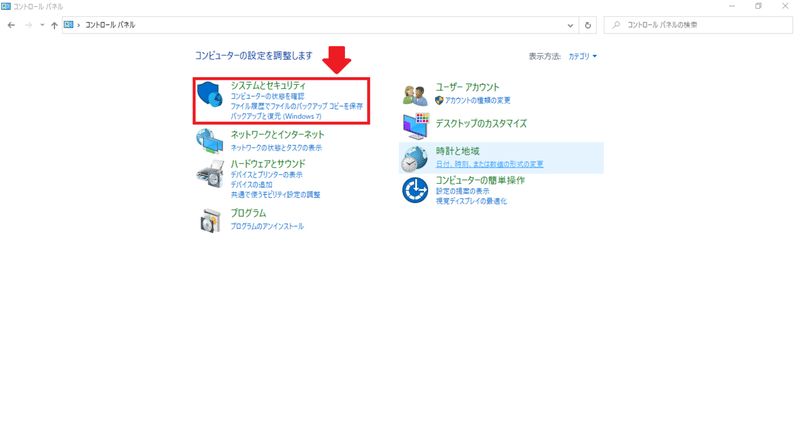

「システムとセキュリティ」をクリック

「システム」をクリック

「システムの詳細設定」をクリック

「環境変数」をクリック

"userのユーザ環境変数"の枠内の"path"をクリックして選択、
【編集】ボタンをクリック

【新規】ボタンをクリック

テキスト入力する場所に、graphvizのPATHをコピペする

【OK】ボタンをクリック

【OK】ボタンをクリック

【OK】ボタンをクリック

==================================================

環境変数の設定ができたか確認

「コマンドプロンプト」を起動し、以下のコマンドを実行する

dot -V

以下の画像のようにバージョン情報が表示されればOK

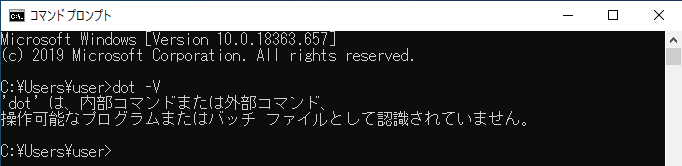

※PATHの設定が完了していない場合、以下のメッセージが出力される

その場合、以下の項目を確認してください
・環境変数Pathの設定は行なったか？
・Graphvizx.xxフォルダが指定したアドレスに存在するか？
　（デフォルトだとProgram Files（x86）直下にある）

以上！
