突然ですが 『 サービスエンドポイント 』 ご存じでしょうか？

VNet 内から PaaSサービスのグローバルIPアドレスに向かって、インターネットからのアクセスではなく Azureバックボーンネットワークを経由して通信するための接続オプションです。

ちなみに、似たような接続オプションとして「プライベートエンドポイント」なるものも存在します。

後者は VNet と統合したオンプレミスネットワーク ( VPN / ER ) からでも PaaSサービスの「プライベートIPアドレス」に向かって通信できます。

ですが今回は前者についてです。
サービスエンドポイントを通り Azureバックボーンネットワークを経由する通信にて Azureファイル共有のフォルダをマウントしてみたいと思います。

環境を準備する

以前に書いたこちらの記事の環境に少し手を加えます。

作成する環境のイメージとしては以下の図になります。

サービスエンドポイント

対象となるサブネットに対して「ストレージエンドポイント」という種類のサービスエンドポイントを構成します。

Bicepファイルにおけるシンボリック名でいうと

• subnet1 ➡ パブリックサブネット

• subnet2 ➡ プライベートサブネット

• subnet3 ➡ Bastionホスト専用サブネット

という役割の違う三つのサブネットを作成するのですが、今回対象となるのは subnet2 です。

subnet2 ( プライベートサブネット ) についてはそもそもインターネットにも接続できないようにするわけですが、この状態ではストレージアカウントにもたどり着けません。
そこでサービスエンドポイントを作成することでたどり着けるようにします。

なおサービスエンドポイントは、サービスごと、サブネットごとに有効になります。

今回の場合のサービスとは ストレージアカウントなので 💡 のように記述します。

var subnet2 = {
    name: 'privateSubnet'
    properties: {
      addressPrefix: '${addressPrefix}1.0/24'
      serviceEndpoints: [ //👈
        {
          service: 'Microsoft.Storage' //💡
          locations: [
            'japaneast'
            'japanwest'
          ]
        }
      ]
      networkSecurityGroup: {
        id: subnet2nsg.id
      }
    }
}

実際にこれを使ってデプロイしたものは以下となります。

ネットワークセキュリティグループ ( NSG )

プライベートサブネットに紐づける NSG に送信セキュリティ規則を一つ追記します。
これでサブネット（ 厳密には VNet ）からのストレージアカウントへのアクセスは許可するようにできます。

      {
        name: 'Allow-Storage-All'
        properties: {
          direction: 'Outbound'
          protocol: '*'
          access: 'Allow'
          priority: 1000
          sourceAddressPrefix: 'VirtualNetwork'
          sourcePortRange: '*'
          destinationAddressPrefix: 'Storage'
          destinationPortRange: '*'
        }
      }

実際にこれを使ってデプロイしたものは以下となります。

ストレージアカウント

新しく、独立したモジュールファイル 「 storageAccount.bicep 」 を追加しました。

デプロイするリソースは、

• ストレージアカウント ( 1️⃣ )

• ファイル共有 ( 2️⃣ )

の二つです。

💡 については、subnet2 ( プライベートサブネット ) のリソースID の出力値を入れ込みます。
そして 1️⃣ でこのサブネットからのアクセスだけは許可するとします。

param location string
param subnetId string //💡

var storageAccountName = 'sta'

resource storageAccount 'Microsoft.Storage/storageAccounts@2021-08-01' = { // 1️⃣
  name: '${storageAccountName}${uniqueString(subscription().id)}'
  location: location
  sku: {
    name: 'Standard_LRS'
  }
  kind: 'StorageV2'
  properties: {
    networkAcls: {
      defaultAction: 'Deny'
      virtualNetworkRules: [
        {
          action: 'Allow'
          id: subnetId
        }
      ]
    }
  }
}
resource fileShare 'Microsoft.Storage/storageAccounts/fileServices/shares@2021-09-01' = { // 2️⃣
  name: '${storageAccount.name}/default/forprivate'
}

実際にこれを使ってデプロイしたものは以下となります。

ストレージアカウント ( 1️⃣ ) の properties ( networkAcls )

ファイル共有 ( 2️⃣ )

Azure VM ( Windows Server )

今回は 2台の VM を使用します。
subnet1 ( パブリックサブネット ) と subnet2 ( プライベートサブネット ) に 1台ずつ Windows Server をデプロイします。

試してみる

ファイル共有への Z ドライブのマッピングを作成してみる

ありがたいことに、Azure portal で案内してくれる PowerShell スクリプトを Azure VM ( Windows Server ) から実行すると作成できます。

⇩

⇩ 下にスクロール

何やらコマンドが表示されていますのでコピーします。

Azureファイル共有をマウント

それぞれの Windows Server に作成した管理者ユーザーでサインインして PowerShell を起動して先ほどコピーしたコマンドを実行してみます。

詳細が気になる方は以下の公式ドキュメントもご参考ください。

🟡パブリックサブネットの Windows Server の場合

何やら赤字でイヤな感じの応答が返ってきていますね。

New-PSDrive : Access is denied

はい、狙い通りアクセスが拒否されています。

当然ですがエクスプローラーを見ても Zドライブはありませんね。

🟢プライベートサブネットの Windows Server の場合

CMDKEY: Credential added successfully.
Name           Used (GB)     Free (GB) Provider      Root                                 CurrentLocation
----           ---------     --------- --------      ----                                 ---------------
Z                   0.00       5120.00 FileSystem    \\staavsgjemr76bak.file.core.win...

こちらはマウントがうまくいったようです。

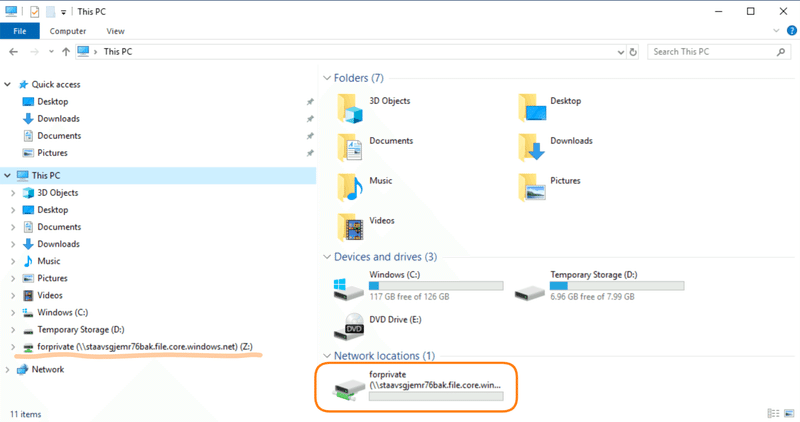

エクスプローラーを見ると Zドライブが現れました。
狙い通りですね。

インターネットへのアクセス

PowerShell ( Test-NetConnection コマンドレット ) と Webブラウザで note.com にアクセスしてどのような応答が返ってきたか確認します。

🟡パブリックサブネットの Windows Server の場合

PS C:\Users\azureuser> Test-NetConnection -ComputerName note.com -Port 80
ComputerName     : note.com
RemoteAddress    : 13.32.50.5
RemotePort       : 80
InterfaceAlias   : Ethernet
SourceAddress    : 10.10.0.4
TcpTestSucceeded : True

はい、特に問題なくネットワークの疎通が確認できました。

ブラウザの場合はどうかというと

こちらも特に問題ありません。

🟢プライベートサブネットの Windows Server の場合

PS C:\Users\azureuser> Test-NetConnection -ComputerName note.com -Port 80
WARNING: TCP connect to (18.65.202.117 : 80) failed
WARNING: TCP connect to (18.65.202.37 : 80) failed
WARNING: TCP connect to (18.65.202.34 : 80) failed
WARNING: TCP connect to (18.65.202.111 : 80) failed
WARNING: Ping to 18.65.202.117 failed with status: TimedOut
WARNING: Ping to 18.65.202.37 failed with status: TimedOut
WARNING: Ping to 18.65.202.34 failed with status: TimedOut
WARNING: Ping to 18.65.202.111 failed with status: TimedOut
ComputerName           : note.com
RemoteAddress          : 18.65.202.117
RemotePort             : 80
InterfaceAlias         : Ethernet
SourceAddress          : 10.10.1.4
PingSucceeded          : False
PingReplyDetails (RTT) : 0 ms
TcpTestSucceeded       : False

はい、先ほどとは異なり疎通に問題ありです。

ブラウザの場合はどうかというと

はい、こちらも当然ながら表示できません。

🟠 さいごに 🔚

ということで、狙い通りの環境がデプロイできました。

ざっくり言えばプライベートエンドポイントの方が優秀といった感じですが、万能ではありませんし要件によってはこのようなサービスエンドポイントが必要になるかもしれません。
そんな時にはぜひ使ってみてください。
